전기공사 전선의 종류와 특징에 대해서 알아보자.





전기공사에서 많이 사용하는 전선들의 종류, 특징을 알아보겠습니다.




1. hiv전선

2. TFR - CV전선

3. TFR -GV전선

4. VCT전선

5. DV전선

6. 로맥스전선/장원선

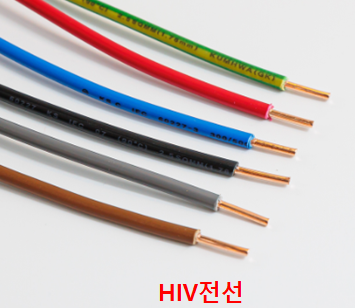

전기공사 전선 종류 - HIV전선

1. hiv전선

첫 번째 전선은 hiv전선입니다. (hiv : 내열성 비닐절연 전선)

전기공사에서 가장 많이 사용하는 전선입니다.

피복은 빨 파 녹 흰 검 등등 다양한 색깔로 되어 있고

피복을 까보면 단선으로 되어있습니다.

이 전선으로 공사를 하고 작업을 할 때는 꼭 배관/전선관안에 넣어줘야 합니다.

피복쪽에 눌림이 발생하거나 했을 때 누설전류가 발생하기 쉽기 때문입니다.



이 전선은 굵기가 1.5sq , 2.5sq, 4sq, 6sq, 10sq, 16sq 가 있습니다.

1,5 ~ 6sq 를 많이 쓰고 6sq가 넘어가면 cv전선을 많이 사용합니다.

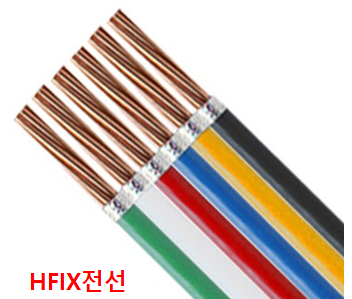

전기공사 전선 종류 - HFIX전선

비슷하게 hfix전선이 있는데

초기에 문제가 있던 전선입니다.

콘센트에 배관내에서 물을먹어서 부풀어서 단락이 발생했던 이슈가 있습니다.










2. TFR - CV전선

cv전선은 검은색 피복 내부에 두개의 피복전선이 들어가 있습니다. ( TFR CV전선)

두개의 피복전선 안에는 각각 7개의 소심가닥이 들어가 있습니다.

두개의 피복전선이 들어가 있기 때문에 둘이 열이나서 접촉되는 것을 방지하기 위해

내부에 테이프가 있습니다. 그리고 이 전선을 을 꽉잡아주기 위해 테이프를 꽉잡아주는 흰색천도 검은색 피복 안에

들어가 있습니다.

가장외부의 검은색 피복은 폴리에틸렌 피복입니다.

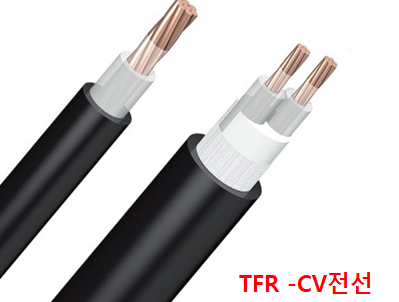

전기공사 전선 종류 - TFR-CV전선



위의 경우 TFR CV 2C 2.5sq 이고

가장 외부 검은색 피복 안에 들어있는 전선 갯수에 따라 2C 4C 등으로 다르고

전선 굵기에 따라 2.5sq, 4sq, 6sq 로 바꿔서 불러주면 됩니다.

이 전선은 천장 안 같이 노출된 곳에 둘 수 있습니다.

전선관, 배관 안에 꼭 넣지 않아도 됩니다.

메인 전원용으로도 많이 사용합니다.

6sq, 10sq 사용하는 곳에서는 hiv보다 이 전선을 사용하는게 빠르고 편합니다.

트레이 안에서 난연성 성질이 있는 전선입니다.








3. TFR -GV전선

TFR-GV전선은 접지용 전선입니다.

메인접지용 전선으로 사용합니다. 피복이 굉장히 두껍습니다.

낙뢰나 여러 문제상황의 대전류를 받을 수 있기 때문에 두껍습니다.

트레이 안에서 난연성 성질이 있는 전선입니다.

(난연재료 - 불이 붙어도 연소가 잘 되지 않는 성질의 재료)

전기공사전선종류 - TFR-GV전선

GV전선은 금속관 안에 넣으면 안 됩니다.

대전류 흘렀을 때 금속관 자체가 열이나버립니다.

GV전선은 PVC배관에 넣어야 합니다.








4. VCT전선

VCT전선도 CV전선과 동일하게 사용할 수 있습니다.

전선 단독으로 트레이 위에 올려도 되고 배관안에 은폐시켜도 됩니다.

벽에 새들로 박아서 그냥 노출시켜도 됩니다.

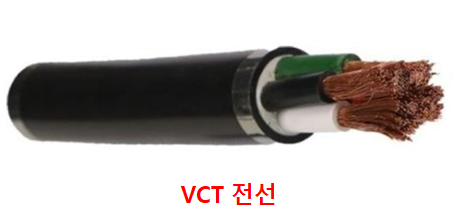

전기공사전선종류 - VCT전선

VCT 3C 2.5sq 이런식으로 부르면 됩니다.

C는 가장외부 검은색 피복 안에 들어있는 전선의 갯수  2개면 2C, 3개면 3C

그리고 각 전선이 가지고 있는 굵기에 따라 2.5sq, 4sq 등등








5. DV전선

DV전선은 인입용 전선입니다.

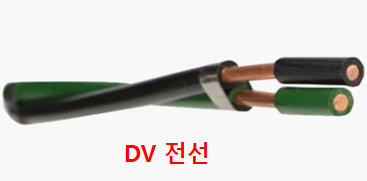

전기공사전선종류 - DV 전선

한전 전봇대에서 주택 같은 소용량 전기를 사용하는 곳으로 전기를 보낼 때 사용하는 전선입니다.

두개의 선이 꼬여있는 상태로 팝니다. 각각 단선으로 되어있습니다.

많이 볼일은 없는 선입니다.






6. 로맥스전선(단선) / 장원선(연선)

가전용제품 전기기기 전원용으로 보통 쓰는 전선입니다.

말많고 탈많은 전선입니다.

실외에서 쓰면 안되고 고정하면 안되고 천장안에 넣으면 안되고 벽에 넣으면 안됩니다.

가장 외부 피복이 흰색으로 되어있고 안에 두개의 전선이 들어가 있는데

피복전선은 햇빛을 받으면 2년안에 다 갈라지고 동만 남습니다. 손으로 만지면 피복이

바스락바스락 하면서 벗겨집니다.

천장안에 넣어나도 3,4년이면 피복이 다 갈라집니다.

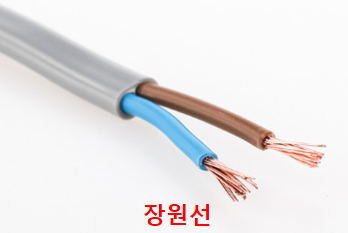

전기공사에 사용하면 안되는 전선 장원선

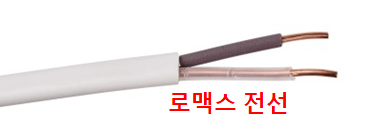

전기공사에 사용하면 안되는 전선 로맥스전선

그래서 이 전선은 공사할 때 쓰는게 아닙니다.

천장안에 노출해서 사용하고 싶으면 VCT전선을 사용하거나 CV전선을 사용해야 합니다.

천장안에 배관을 이용하면 HIV전선도 이용할 수 있습니다.
