GPT에서 SGR과 CLR의 역할에 대해 알아보자.

GPT에 연결된 SGR과 CLR의 역할에 대해 알아보자.



앞서 GPT(접지형계기용변압기)가 어떤 용도로 사용되는지 알아봤습니다.

변압기 2차측 델타결선이면 중성점 접지가 되어 있지 않아 GPT를 설치함으로써 사고전류를 검출하는 용도로써 GPT가 사용되었습니다. (GPT : Ground Potential Transformer)

GPT(접지형계기용변성기) 사용 이유, 결선, 원리 (tistory.com)

GPT(접지형계기용변성기) 사용 이유, 결선, 원리



GPT(접지형계기용변성기 1차 2차 차)



이번에는 GPT 3차측에 연결된 SGR과 CLR에 대해 알아보겠습니다.



---

1. SGR(선택 지락 계전기) 역할 (SGR : Selective Ground Relay)

2. CLR(한류저항기) 역할 (CLR : Current Limiting Resistor)

---



1. SGR(선택 지락 계전기) 역할  (SGR : Selective Ground Relay)

GPT(접지형계기용변성기) 지락발생, 전압계 190V, SGR 감지 차단기 차단

GPT(접지형계기용변성기)의 3차측은 오픈델타결선으로 되어있고

여기에는 CLR(한류저항기)와 선택지락계전기(SGR)이 연결됩니다.





GPT 3차 오픈델타회로에서 측정된 영상전압은 SGR로 전달되어

SGR(선택지락계전기)가 감지를 하고 차단기를 차단시켜 사고 확산을 방지합니다.

3상의 선 중 하나가 지락이 발생하게 되면 지락이 발생한 선의 대지전압은 0V가 되고

나머지 두 선의 대지전압은 상승합니다.

그러면 V0(전압계)에는 190V가 측정되게 됩니다.

이전압이 SGR로 전달되면서 SGR이 차단기를 동작시키는거죠.



지락계전기는 두가지가 있습니다.

SGR (선택지락계전기) 와 DGR(방향지락계전기)가 있습니다.

비접지계통에서는 선택지락계전기(SGR)를 사용하고

접지계통에서는 방향지락계전기(DGR)을 사용합니다.

SGR은 고장이 발생한 고장구간만을 선택적으로 차단합니다.

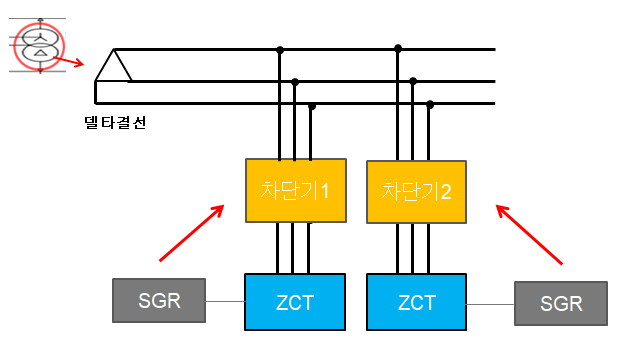

피더가 여러개 있는 경우(변압기 2차측 델타결선으로 내려온 선로를 여러개로 따와서 차단기1,2,3 등을 각각 달아서 사용하는경우)에는

그 각각 구간마다 SGR과 ZCT를 설치하면 됩니다.

대신 영상전압을 검출하는 GPT는 기존에 설치해 놓은 것이 있으면 거기서 따와서 다른 피더에서도 사용할 수 있습니다.

SGT(선택지락계전기) 역할 ZCT감지, 차단



선로에 연결되어 있는 ZCT(영상변류기)에서 감지한 영상전류가 SGR로 전달되어

SGR(선택지락계전기)가 감지를 해서 차단기를 차단시켜 사고 확산을 방지하기도 합니다.

영상변류기(ZCT)감지 후 SGR(선택지락계전기) 전달, 차단





---

2. CLR(한류저항기) 역할  (CLR : Current Limiting Resistor)

한류계전기(CLR)는 지락방향계전기를 동작시키는데 필요한 유효전류를 발생시켜서 문제가 생긴 선로 쪽 차단기를

차단할 수 있게 합니다.

GPT(접지형계기용변성기) CLR(한류저항기) 역할



CLR(한류저항기)이 없다고 했을 때 차단기1 하단 한 선에 지락사고가 발생했다고 하면

충전전류가 ZCT를 통해 흐르게 됩니다.

ZCT는 들어오는 전류와 나가는 전류의 차이를 통해 사고 발생을 감지해내는데

CLR이 없는 상황에서 들어오는 3개의 선을 통해 들어오는 전류와 나가는 전류의 차이가 아주 작아서

감지를 하지 못하는 상황이 발생합니다.

ZCT에서 감지를 하려면 200mA정도의 크기차이가 발생해줘야 합니다.



CLR(한류저항기)가 GPT3차 오픈델타결선에 연결이 되어 있으면

차단기1의 한선에서 지락이 발생했을 때 전류가 ZCT쪽으로만 올라가는게 아니라  GPT를 타고 흘러갑니다.

이때 GPT로 올라가는 전류는 CLR에 영향을 많이 받아서 흐르는 전류입니다.

(CLR이 없어도 GPT에 흐르는 전류가 있으나 아주 작습니다.)

이 전류가 ZCT로도 흐르게 되고 이 전류는 수백mA정도 되는 크기를 가졌으므로 ZCT에서 감지를 합니다.

그러므로 SGR에서 감지를 하고 차단기를 차단시킬 수 있게 됩니다.



경보전기 한류저항기(CLR) 역할 - SGR,DGR 동작에 필요한 유효전류 발생

위의사진은 경보전기에서 판매하고 있는 한류저항기(CLR)입니다. 설명을 보면 선택 및 방향지락계전기(SGR, DGR)를 동작시키는데 필요한 유효전류를 발생시키는 역할을 한다고 설명이 나와있습니다.

이외에도 제3고조파 발생 방지와 중성점 불안정현상등의 이상 현상을 억제하는 역할을 한다고 나와있습니다.
