3구 스위치를 교체하려고 뜯어봤는데 전선에 이름이 써져있지 않은 경우가 있습니다.

이럴때 스위치 선들이 어떤 선인지 찾고 어떻게 스위치에 연결해야 하는지 알아보겠습니다.

(평소에 테스터기를 꼭 이용하고 그냥 참고로만 알고 있으면 좋은 내용)



---

(0)(1) 공통선 찾기

(2) 스위치에 전선 연결하기

(3) 주의사항

---



만약 스위치를 열었는데

빨강 주황 노랑 파랑 선 네가닥이 있다고 해보겠습니다.



(0) 공통선 찾기 (누전차단기에서 여러개의 스위치에 공통으로 들어가는 hot라인)

분전함을 열어봅니다. 분전함의 전등쪽으로 가는 누전차단기를 보면

검정 빨강색 전선이 누전차단기에서 나오는 걸 볼 수 있습니다.

3구 스위치 분전함과 스위치구멍의 색을 통해 핫라인 추리

이 두가지의 선 중 한 선이 스위치 구멍으로 나오게 됩니다.

스위치 구멍에 빨간색이 겹칩니다.

그러면 이 빨간색 전선이 공통선임을 추리할 수 있습니다.

하지만 선을 연장하거나 해서 색이 달라질 수도 있으므로 색깔로 판단하는건

참고정도로만 사용하면 됩니다.



---

(1) 공통선찾기

전등 누전차단기가 올라가있는 상태에서 피복이 까진 네가닥 전선을 서로 대보면 됩니다.

스위치 구멍의 전선을 대봐서 공통선 찾기

빨주 대보고 빨노 대보고 빨파 대보고 노파 대보고 .. 두개씩 짝지어서 대보면

전등에 불을 들어오게 하는 공통인 선을 찾을 수 있습니다.

그게 분전함 누전차단기에서 들어온 핫라인입니다.



그림을 보면 빨간색선이 공통선임을 알 수 있습니다.

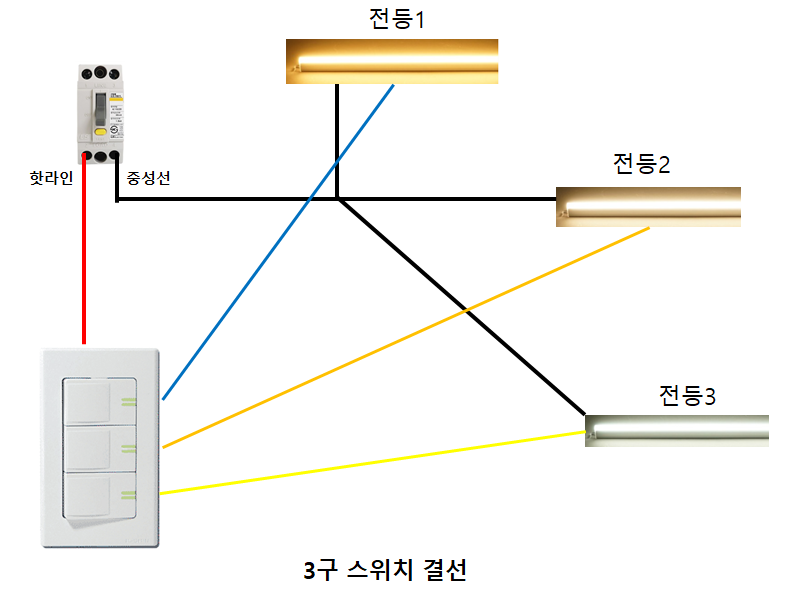

3구 스위치 전등 결선

빨간선으로 들어간 핫라인이 스위치가 ON 될 때마다 전등1, 전등2, 전등3에 핫라인을 공급하고

전등1, 전등2, 전등3에 공통으로 묶여있는 검정색 중선선을 타고 다시 누전차단기로 가면 전등에 불이 들어옵니다.

이 방법을 이용히면 테스터기가 없더라도 핫라인을 찾을 수 있습니다.



---

(2) 스위치에 전선 연결하기

스위치 구멍으로 나온 전선 중 어떤게 공통선인지,

전등1, 전등2, 전등3 으로 연결된 전선인지 구분이 되었으면 스위치에 연결하면 됩니다.

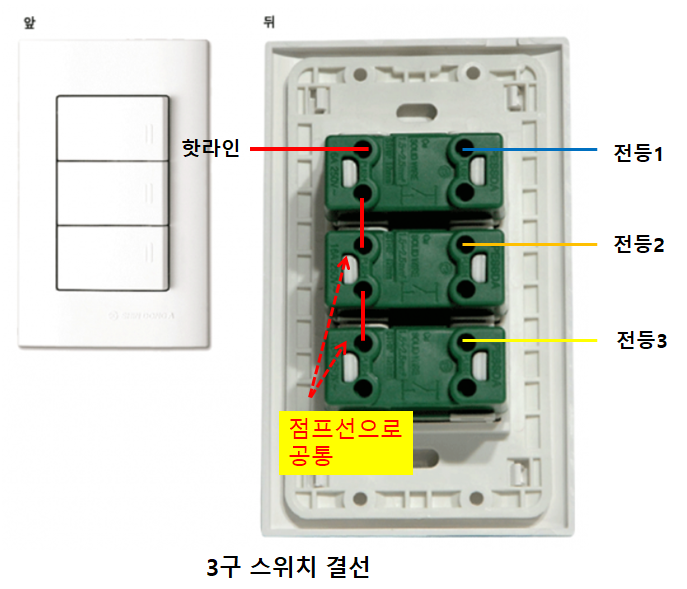

3구 스위치 핫라인, 전등 라인 결선

↑파나소닉 라온 단로 3구 스위치(WLO D 111 WH)



핫라인으로 들어오는 빨간색 선을 스위치의 공통쪽으로 연결합니다. 그리고 점프선을 이용해 한쪽을

다 묶어서 연결하면 전등1, 전등2, 전등3이 핫라인을 공통으로 받아서 사용할 수 있습니다.

(스위치 기종에 따라서 점프선을 꽂지 않아도 핫라인을 한개만 꽂아도 다 연결되게 만들어 놓은 경우도 있습니다.)



그리고 전등1, 전등2, 전등3은 많이 사용하는 것을 위쪽으로 해서 하나하나 스위치에 연결하면 됩니다.



---

(3) 주의사항

스위치 구멍으로 나와있는 전선이 핫라인과 중성선일 경우 전선을 대는 순간 단락사고가 발생할 수 있습니다.

분전함 전등 누전차단기에서 나온 전선 2개의 색상이 모두 스위치 구멍으로 나와있다면 이 방법을 하면 안됩니다.

또한

전자식 스위치는 스위치구멍에 핫라인, 중성선 같이 나올수 있으니 주의



전자식스위치의 경우도 위의 방법을 사용하면 안됩니다. 전자식 스위치는 핫라인과 중선선이 함께 들어와서

선을 대는 순간 단락사고가 발생할 수 있습니다.
