전등라인, 스위치라인 결선해보기(1,2구 스위치)

전등라인, 스위치라인 결선해보기(1,2구 스위치)





전등이나 스위치 박스를 열어서 전선을 확인할 때 어떤 선이 어떤 선인지 확인하기 어렵습니다.

전기공사할 때 다양한 색깔의 전선을 사용하는데 왜 이렇게 나눠서 사용하는지

1구 스위치와 2구 스위치의 결선은 어떻게 하는 지 알아보겠습니다.

---

1. 전기공사에서 사용하는 전선

2. 전등, 스위치 라인 구성

3. 전등, 스위치 라인 선색깔

4. 전등 스위치 라인 전선 결선 방법

---



1. 전기공사에서 사용하는 전선

가장 많이 사용하는 전선은 HFIX와 HIV 전선 입니다.

주로 대형건물이나 대형건설사에서 선을 깔 때는 HFIX를 많이 사용하고

HIV전선은 작은 인테리어 공사에서 많이 사용하는 편입니다.

둘 중에 뭐가 더 좋은 전선이라고 하기는 힘들지만

HFIX의 장점은 화재에 더 강하다는 점 입니다.

전기공사 전선의 종류와 특징에 대해서 알아보자. (tistory.com)

전기공사 전선의 종류와 특징에 대해서 알아보자.



---

2. 전등, 스위치 라인 구성

집에 들어와있는 조명, 스위치 라인을 생각해보면

분전함에 들어와있는 메인차단기(MCCB)를 통과한 전선이 전등의 누전차단기로 들어갑니다.

누전차단기(ELB)를 통과한 전선은 CD관(파이프)을 타고 현관, 거실, 방의 조명과 스위치에 연결되게 됩니다.

CD관은 전선을 보호하기도 하고 전선의 교체를 쉽게 할 수 있게 해줍니다.

CD관을 타고 들어온 전선은 방마다 천장에 있는 box에 들어가서 연장되고 연결됩니다.

이 CD관과 box는 천장과 벽의 콘크리트에 들어가 있습니다.



콘센트는 분전함의 전등누전차단기 외에 다른 누전차단기(ELB)를 이용하게 되고 누전차단기를 통과한 전선은

CD관을 통해 각 방의 콘센트로 연결됩니다.

원하는 콘센트 끼리 묶어서 하나의 누전차단기를 이용할 수도 있고 이건 사용하는 전류를 생각해서 누전차단기에

연결을 구성하면 됩니다.



---

3. 전등, 스위치 라인 선색깔

전등 누전차단기의 2차측으로 나온 전선(핫라인, 중성선)을 임의의 2가지 색으로 구성해줍니다.

주로 세가지 색상을 많이 사용합니다. 백색, 검정색, 빨강색. 이 중에 골라서 사용해주면 됩니다.

이 세가지 색상을 220V 전기를 보낼 때 많이 사용합니다.

이 색상은 건설사나 전기설계해주신 분들이 정해준대로 따라서 하게 됩니다.

그리고 접지선도 같이 보내야 한다면 접지선은 녹색으로 해서 보냅니다.

빨, 검을 정해서 보냈다고 해보겠습니다. 빨간색에 핫라인을 연결하고 검정색에 중성선을 연결하게 됩니다.

이렇게 나온 빨간색 검정색 선은 CD관(파이프)을 타고 전등 박스로 보내집니다.

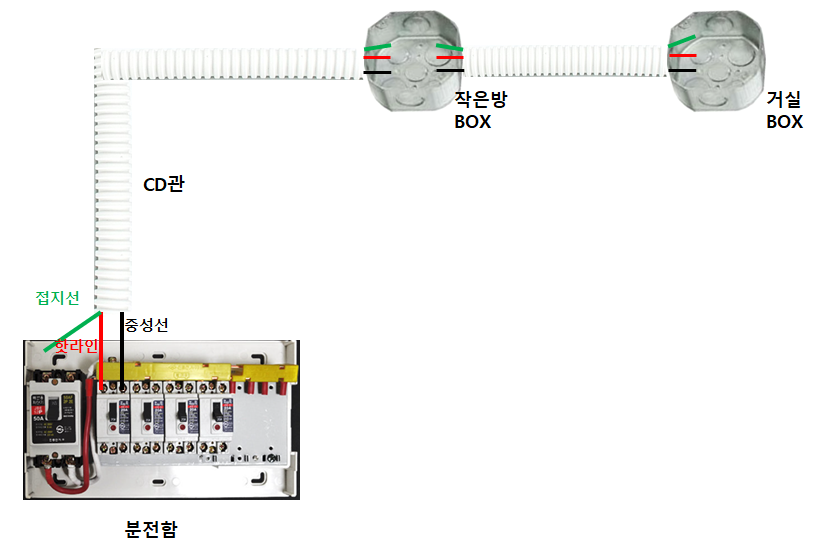

분전함에서 CD관을 통해 핫라인 중성선 접지선이 이동하여 각 방의 BOX에 연결됨



작은방, 거실, 안방, 작은방 각각 천장에 있는 박스로 작은방->거실-> 안방 같은 라인을 이어서 사용하게 됩니다.

그러면 전선관(CD관)을 통해 이동하는 전선의 핫라인과 중성선, 접지선의 색깔은 같은 걸로 구성합니다.

핫라인 - 빨간색, 중성선 - 검정색, 접지선 - 녹색



그런데 이렇게 선을 다이렉트로 연결해버리면 220V가 상시로 들어가므로 거실, 안방, 작은방의 전등이 계속 켜져있게 됩니다.

그래서 각 방에 스위치를 연결해줘야 합니다.

분전함에서 나온 핫라인, 중성선, 접지선은 CD관을 통해 각방의 BOX와 스위치박스에 연결됨

(작은방 1구스위치)

스위치로 내려가는 CD관으로 가는 전선은 핫라인은 빨간색으로 같게, 스위치를 통과하고 나온 선은 임의의 다른색을 합니다 예를들면 파랑색으로 하겠습니다.



(거실 2구스위치)

스위치로 내려가는CD관으로 가는 전선은 핫라인은 빨간색으로 같게, 스위치를 통과하고 나온 선은 임의로 다른색을 합니다. 예를 들면 파란색, 노란색으로 하겠습니다.







---

4. 전등 스위치 라인 전선 결선 방법



(1) 1구 스위치쪽 전등라인 결선

1등 BOX와 1구 스위치 박스 전선 결선 방법





먼저 검정색 중성선을 연결하고 램프로 가는 전선을 추가로 연결하여 전등으로 보냅니다.

그리고 분전함쪽에서 온 빨간색 핫라인과 스위치로 가는 핫라인, 다음 전등쪽으로 가는 핫라인을 묶습니다.

그 다음 스위치에서 나온 파란색 선을 전등으로 연장합니다.

박스에서 봤을 때 어떤게 핫라인 공통선이고 스위치에서 나온 선인지 구분하기 위해 색깔을 다르게 하는게 좋습니다.

마지막으로 필요에 따라 접지선을 전등에 보내줍니다.

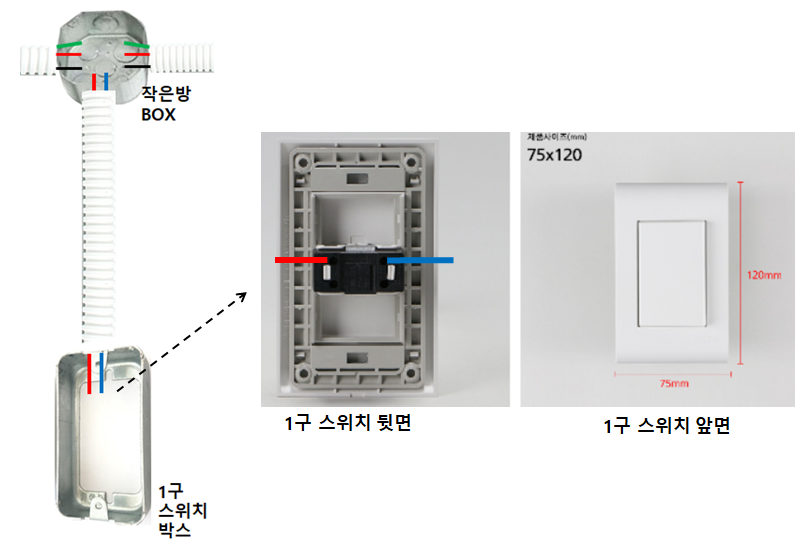

1구 스위치 전선 연결하기



그리고 1구 스위치 구멍으로 나온 전선을 스위치에 연결해주면 됩니다.

1구 스위치 뒷면을 보면 전선을 꽂을 수 있게 되어있습니다.

공통선 핫라인 빨간색선을 한 쪽에 곶아주고

전등으로 들어가는 파란색선을 반대편에 꽂아두면

스위치를 조작할 때마다 전등이 켜졌다 꺼졌다 하게 됩니다.







---

(2) 2구 스위치쪽 전등라인 결선

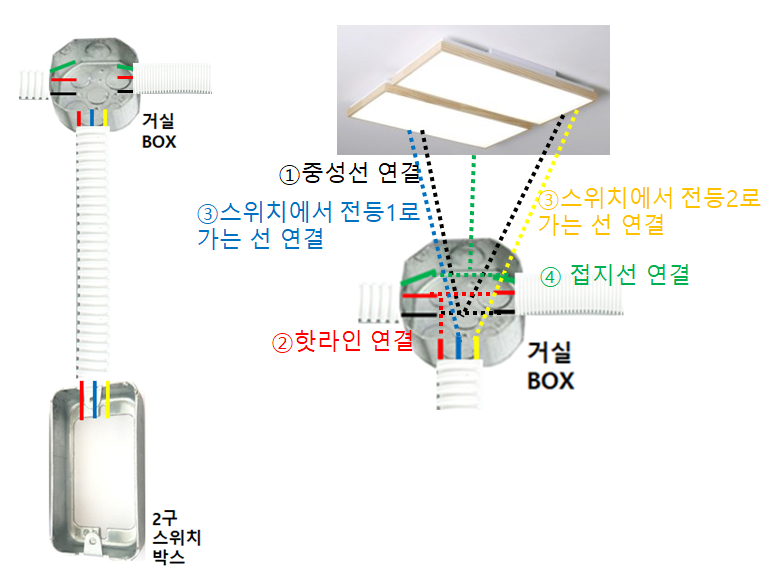

2등 박스와 2구 스위치 박스 전선 결선 방법



먼저 검정색 중성선을 연결하고 전등으로도 보내줍니다. 전등1, 전등2 2개이므로 중성선에서 선을 두개 추가해서 전등 1,2에 각각 보내줍니다.

그리고 핫라인끼리 연결해줍니다. 스위치 빨간색 공통선으로도 보내줍니다.

그 다음 스위치에서 나온 선인 파란선을 전등1에 보내주고

스위치에서 나온 다른 선인 노란선은 전등2에 보내줍니다.

마지막으로 필요에 따라 접지를 전등에 연결해주거나 필요없으면 접지선끼리 연결을 합니다.

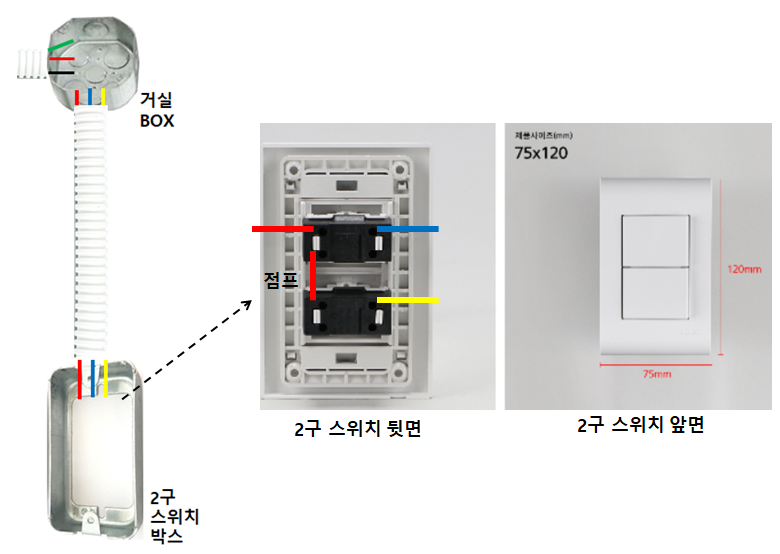

2구 스위치 박스 전선 결선하기



그리고 2구 스위치 구멍으로 나온 빨간색, 파랑색, 노란색 선을 2구 스위치에 연결하며 됩니다.

2구스위치 뒷면의 한쪽은 점프를 시켜서 연결한 상태에서 핫라인 공통선 빨간색선을 꽂아줍니다.

그리고 반대편에 위쪽에 파란색석선 아래쪽에 노란색선을 연결해주면

위쪽 스위치가 ON 되었을 때 파란색에 연결된 조명이 켜지고

아래쪽 스위치가 ON 되었을 때 노란색에 연결된 조명이 켜집니다.
